球阀系列

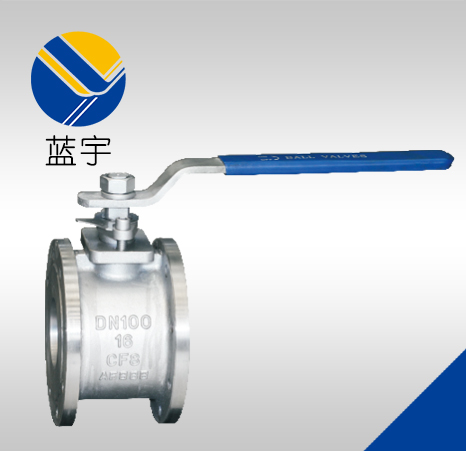

超薄型球阀
日期：2016/6/21 10:58:48　人气：24
产品简介
产品介绍

材料列表Materiallist

No

部件名称Part Name

材料Material

1

阀体Body

WCB

CF8M

2

阀盖Cap

WCB

CF8M

3

阀座Seat

PTFE

4

球Ball

SS304

SS316

5

密封圈Seal Ring

PTFE

6

阀杆密封Stem Seal

PTFE

7

阀杆Stem

SS316

8

防静电装置Anti-Static Device

SS304

9

阀杆填料Stem Packing

PTFE

10

填料压盖Packing

SS304

11

弹性垫圈Spring Washer

SS304

12

手柄Handle

SS304

13

螺母Stem Nut

SS304

尺寸列表Dimension List 单位 Unit: mm

DN

d

D

D1

D2

T

F

L

W

H

Z-M

D

D1

D2

T

F

L

W

H

Z-M

15

15

95

65

45

-

2

35

120

60

4-Φ12

95

65

46

-

2

35

120

65

4-Φ12

20

20

105

75

55

-

2

38

120

65

4-Φ12

105

75

56

-

2

38

120

71

4-Φ12

25

25

115

85

65

10

2

42

140

70

4-M12

115

85

65

10

2

42

140

76

4-M12

32

32

135

100

78

18

2

52

170

90

4-M16

135

100

75

18

3

52

170

98

4-M16

40

38

145

110

85

18

2

62

200

95

4-M16

145

110

85

18

3

62

200

105

4-M16

50

45.5

160

125

100

18

2

72

240

128

4-M16

160

125

100

18

3

72

240

128

4-M16

65

58

180

145

120

20

2

96

280

135

4-M16

180

145

120

20

3

96

280

145

8-M16

80

73

195

160

135

22

3

118

320

145

8-M16

195

160

135

22

3

118

320

170

8-M16

100

93

215

180

155

24

3

138

400

160

8-M16

230

190

160

24

3

138

400

185

8-M16

125

120

245

-

185

26

3

200

580

177

8-M16

270

220

188

26

3

200

450

205

8-M16

150

145

280

-

210

28

3

225

700

237

8-M20

300

250

218

28

3

225

500

225

8-M20

200

198

335

-

265

30

3

275

700

280

12-M20

360

310

278

30

3

275

600

240

12-M20
