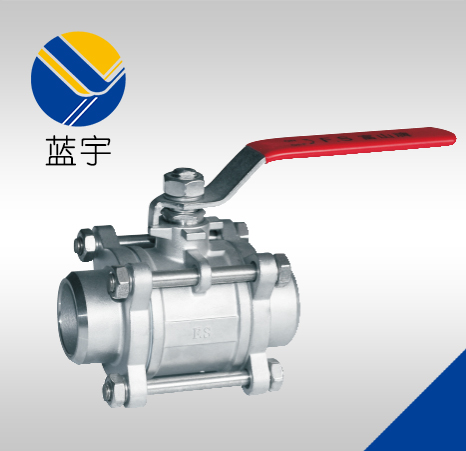

Q61F型三片式焊接球阀产品特征
公称压力：1.6-6.4Mpa
适用温度范围：-20~185℃
适用介质：水、油、气及某些腐蚀性流体(W.O.G)。
对焊标准(BW)：GB/T1224、ASMEB16.25
Q61F型三片式焊接球阀产品特征
公称压力：1.6-6.4Mpa
适用温度范围：-20~185℃
适用介质：水、油、气及某些腐蚀性流体(W.O.G)。
对焊标准(BW)：GB/T1224、ASMEB16.25
Q61F型三片式焊接球阀主要连接尺寸及重量 单位:mm
规格 | 1/4〞 | 3/8〞 | 1/2〞 | 3/4〞 | 1〞 | 11/4〞 | 11/2〞 | 2〞 | 21/4〞 21/4〞 | 3〞 | 4〞 |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
C | 14 | 17.5 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
