零件名称 | 材料 |
阀体、阀盖、填料压盖 | 灰铸铁、铸钢、不锈钢、黄铜 |
阀杆、阀瓣、密封圈 | 不锈钢 |
阀杆螺母 | 黄铜 |

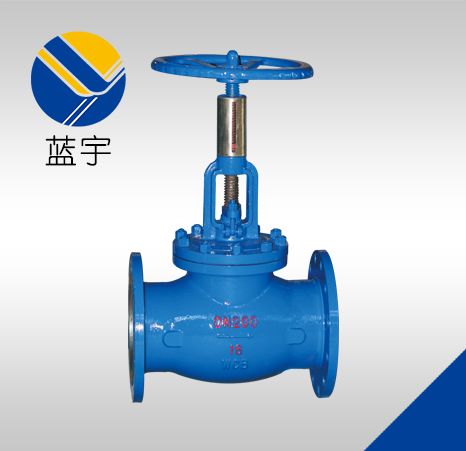

T40H大连式手动调节阀主要技术参数
公称压力PN（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作介质 | 介质温度(℃) | ||
壳体 | 密封 | P20 | P12 | |||
1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤200 |
T40H大连式手动调节阀主要外形安装尺寸
型号 |
公称压力 |
公称通径 | 尺寸（mm） | |||
L | H | H1 | DO | |||
T40H-16 | 1.6 | 15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 80 | ||
25 | 160 | 182 | 197 | 120 | ||
32 | 180 | 192 | 210 | 140 | ||
40 | 200 | 250 | 275 | 160 | ||
50 | 230 | 264 | 295 | 180 | ||
65 | 290 | 380 | 420 | 220 | ||
80 | 310 | 413 | 460 | 280 | ||
100 | 350 | 466 | 520 | 300 | ||
125 | 400 | 540 | 620 | 350 | ||
150 | 480 | 623 | 710 | 400 | ||
200 | 495 | 687 | 825 | 450 | ||
250 | 622 | 782 | 915 | 500 | ||
300 | 698 | 914 | 1080 | 550 | ||
350 | 787 | 968 | 1150 | 680 | ||
400 | 914 | 1037 | 1250 | 680 | ||
