排污阀

日期：2016/6/21 13:13:29　人气：28

产品简介

产品介绍

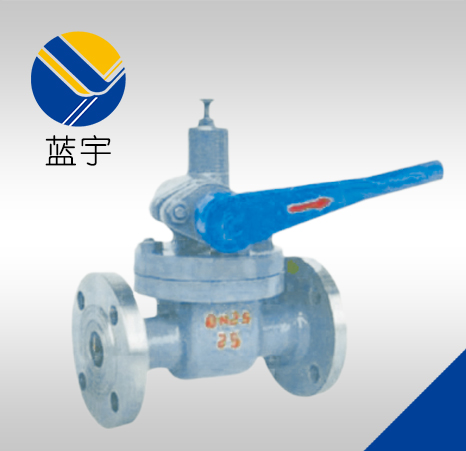

“快速排污阀Z48H-25C”的详细描述:

一、产品[快速排污阀]的详细资料：

产品型号：Z48H-16C、Z48H-25、Z48H-40型

产品名称：快速排污阀

二、主要性能规范：

型号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
		-	-
P44 48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
P44 48H-16
P44 48H-25C	2.5	3.8	2.8
P44 48H-25					≤425
P44 48H-40C	4.0	6.0	4.4
P44 48H-40					≤250

三、主要零件材料：

零件名称	阀体、阀盖	阀座、闸板	阀杆	齿轮轴	填料	垫片	扳手
P44 48H-16C P44 48H-25 P44 48H-40	铸钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨石棉盘根	橡胶石棉板	球墨铸铁

四、快速排污阀主要尺寸及重量：

公称压力 PN（MPa）	公称通径 DN（mm）	-									重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
