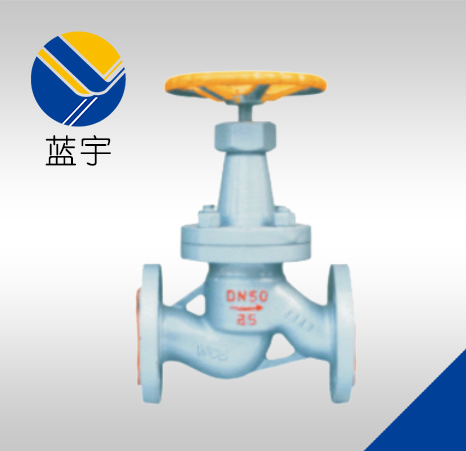

氨用截止阀

日期：2016/6/21 15:24:41　人气：27

产品简介

产品介绍

一、J41B-25C氨气截止阀主要零件材料：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J41B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J41B-25Z	灰铸铁			碳钢
J41B-25P	不锈钢			不锈钢
J41F-25Z	灰铸铁			碳钢

二、J41B-25C氨气截止阀性能规范：

公称压力PN（MPA）	试验压力PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4．0	6．4

三、J41B-25C氨气截止阀主要尺寸及重量：

公称通径 DN（mm）	尺　　寸（mm）												重量（kg）
公称通径 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	关	开	D3	重量（kg）
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550
