1、采用三偏心蝶阀阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
1、采用三偏心蝶阀阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。

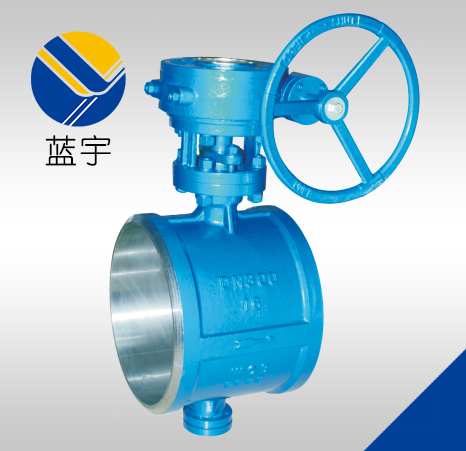

D363H对焊式硬密封蝶阀标准与规范
设计与制造 | 压力 -温度等级 | 焊接型式 | 试验与检验 |
GB/T12238、JB/T8527 | GB/T9131 | GB/T12224 | GB/T13927、JB/T9092 |
型号、材料及主要参数
| 配管 |
公称 压力 |
焊接 坡口按 | 产品型号 | ||||||
| GB/T 9112- 2000 | 1.0 | GB/T 12224 | D63H-1OC | D63W-10P | D63W-10P8 | D63W-10P3 | D63W-10R | D63W-10R8 | D63W-10R3 |
| 1.6 | D63H-16C | D63W-16P | D63W-16P8 | D63W-16P3 | D63W-16R | D63W-16R8 | D63W-16R3 | ||
| 2.5 | D63H-25 | D63W-25P | D63W-25P8 | D63W-25P3 | D63W-25R | D63W-25R8 | D63W-25R3 | ||
| 主要零 件材料 | 阀体 | WCB | ZG1Cr18 Ni9Ti | CF8 | CF3 | ZG1Cr18Ni 12M02Ti | CF8M | CF3M | |
| 压圈 | WCB | ZG1Ccr18 N19T1 | 304 | 3041 | ZG1Cr18N1 12M02T1 | 316 | 3161 | ||
| 蝶板 | WCB | ZG1Cr18 Ni9Ti | CF8(304) | CF3f30411 | ZG1Cr18Ni 12M02Ti | CF8M(316) | CF3Mf31611 | ||
| 阀杆 | 2Cr13 | 1Cr18N19T1 | OCr19N19 | OOCr19N111 | 1Cr18N1 12M02T1 | OOCr17N14 M02 | OOCr17N14 M02 | ||
| 阀座 | 1Cr18Ni9Ti | OCr19Ni9 | OOCr19Ni11 | OOCr19Ni11 | OCt17Ni12 M02 | OOCr17N14 M02 | OOCr17N124 M02 | ||
| 适用工况 | 适用介质 | 水、蒸汽、 油品等 | 腐蚀性介质 | 强氧化性介质 | 腐蚀性介质 | 尿素等腐蚀 性介质 | |||
| 手动蝶阀 | 示倒： D63H-16C | ||||||||
| 蜗轮传动蝶阀 | 在阀门类型代号 D后加入“3”表示，示例：D363H-16C | ||||||||
| 气动蝶阀 | 在阀门类型代号 D后加入“6”表示，示倒：D663H-16C | ||||||||
| 电动蝶阀 | 在阀门类型代号 D后加入“9”表示，示例：D963H-16C | ||||||||
