一、产品特征
1、设计、制造 按API 6 D
2、结构长度按 ANSI BI6.10
3、连接法兰：ANSI BI6.5MSS-SP44
4、阀门检查和试验按API STD.598

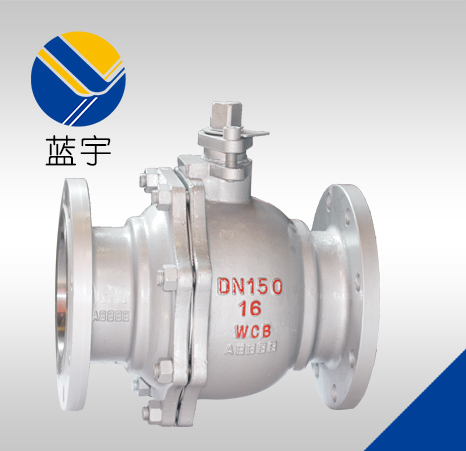

法兰球阀 PN1.6 MPa主要连接尺寸及重量
公称通径 | d | d2 | L | D | D1 | D2 | b | f | z-d1 | H | W | |
| DN（mm） | in | |||||||||||
| 15 | 1/2″ | 10 | 18 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
| 20 | 3/4″ | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
| 25 | 1″ | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
| 32 | 1 1/4″ | 22 | 32 | 1269 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
| 40 | 1 1/2″ | 26 | 38 | 136 | 145 | 110 | 85 | 16 | 3 | 4-18 | 90 | 145 |
| 50 | 2″ | 32.8 | 46 | 154 | 160 | 125 | 100 | 18 | 3 | 4-18 | 98 | 177 |
| 60 | 2 1/2″ | 46 | 60 | 170 | 180 | 145 | 120 | 20 | 3 | 8-18 | 110 | 190 |
法兰球阀 主要零件材料
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 | Q41F-16C Q41F-25C Q41F-40C | A105、45 | 1Cr18/ 1Cr18Ni9Ti | 不锈钢 SS304 | 聚四氟乙烯PTFE 增强聚四氟乙烯 VUILUK PTFE 对位聚苯PPL | 聚四氟乙烯PTFE 对位聚苯PPL |
| 硝酸类 | Q41F-16P Q41F-25P Q41F-40P | SS304/ 1Cr18Ni9Ti | SS304/ 1Cr18Ni9Ti | |||
| 醋酸类 | Q41F-16R Q41F-25R Q41F-40R | SS316/ 1Cr18Ni12Mo2Ti | SS316/ 1Cr18Ni12Mo2Ti |
