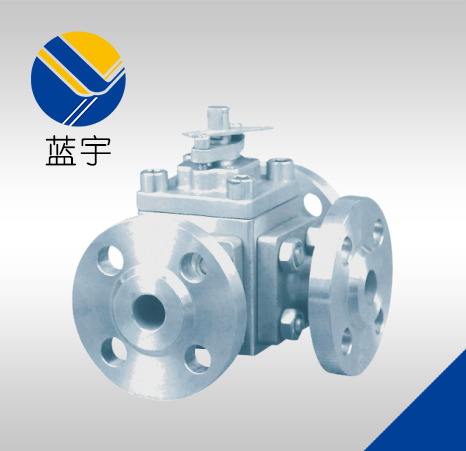

产品型号：Q45F-1.6～4.0150Kb、10K
Q45F-1.6～4.0150Kb、10K型法兰三通球阀主要性能规范：
试验压力（Mpa） | 公称压力（Mpa） | |||||
1.6 | 2.5 | 4.0 | CL150 | JIS10K | ||
强度试验 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 | |
密封试验 | 1.8 | 2.8 | 4.0 | 2.2 | 1.5 | |
气封试验 | 0.5～0.7 | |||||
工作温度 | PTFE≤150℃ PTL≤300℃ | |||||
适用介质 |
C:水、油品、蒸汽 | |||||
Q45F-1.6～4.0150Kb、10K型法兰三通球阀产品用途：
适用于化工、石油、天然气、民用等行业。
Q45F-1.6～4.0150Kb、10K型法兰三通球阀产品结构特点：
三通球阀可为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
Q45F-1.6～4.0150Kb、10K型法兰三通球阀主要零件的材料说明：
阀体、阀盖 | WCB、CF8 |
球体 | WCB+HCr、CF8 |
阀杆 | 2Cr13、CF8 |
阀座 | PTFE |
填料 | PTFE |
Q45F-1.6～4.0150Kb、10K型法兰三通球阀主要外形尺寸：
公称压力 | 公称通径 | L | L1 | H | W | 重量Kg | |||||
Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL 150 | JIS 10K |
1.6 | 15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 11/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 11/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 21/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
