一、产品概述

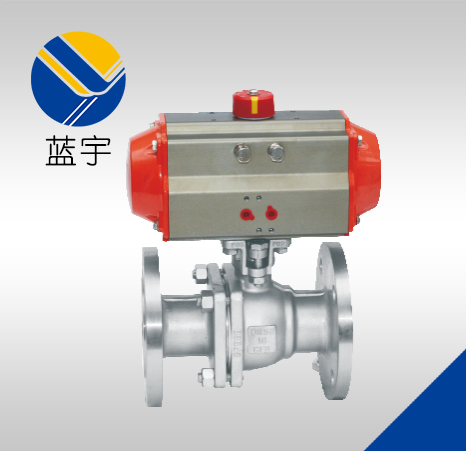

气动O型球阀(亦称气动球阀)，是由球阀及单(双)作用活塞式气动执行器组成，采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料。气动切断球阀(气动O型球阀)根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。气动调切断球阀广泛适用于，与自动化气动仪表配套使用气动切断球阀(气动O型球阀)。
二、主要技术参数
阀体形式 | 直通铸造球型阀 |
应用领域 | 然气、油品、化工、冶金、造纸 电办、矿业，印染、食品，水处理 |
公称通径 | DN15～300mm，DN300以上选用固定球阀 |
公称压力 | 国标、美标、日标 |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式、螺纹式 |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
配件要求 | 定位器（防爆、西门子、ABB） |
三、产品特点
1、流体阻力小是所有阀类中阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体磨擦损失小，故球阀使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
四、主要外形及尺寸
公称通径 | 外形尺寸(参考值) | 连接法兰尺寸(固定值) | ||||||||
L | L1 | L2 | H | D | D1 | D2 | C | f | n-Φd | |
15 | 130 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 130 | 140/178 | 62/75 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 140 | 140/214 | 62/91 | 193/227 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 |
32 | 165 | 164/214 | 75/91 | 212/240 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 165 | 164/246 | 75/101 | 217/255 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 203 | 190/295 | 91/112 | 260/286 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 222 | 210/295 | 101/112 | 293/309 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
80 | 241 | 247/395 | 112/139 | 323/349 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
100 | 305 | 276/478 | 127/176 | 382/439 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
125 | 356 | 348/562 | 159/206 | 468/534 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 |
150 | 394 | 378/724 | 176/228 | 510/582 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
200 | 457 | 524/928 | 228/275 | 655/702 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 |
